防爆電機型號:YB2防爆電機介紹

發布日期:2020年01月02日 信息來源：http://ynmvwb.cn 點擊數：

YB2系列電動機采用新技術、新材料、新工藝，選材考究、制造精良，具有體積小、重量輕、外形美觀、功率大、效率高、噪聲低、振動小、運行安全可靠、使用維護方便等特點。主要用于煤礦、石油天然、石油化工和化學工業。電動機符合GB755-2000《旋轉電機 定額和性能》、GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型"d" 》的規定，制成隔爆型電動機，防爆標志為ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，適用于具有爆炸性氣體環境的1區、2區危險場所。作為原動機使用，可廣泛應用在礦山、機械工業、石油化工工業、發電廠等工礦企業中，驅動各種通用機械：如壓縮機、水泵、破碎機、切削機床、運輸機械及其它機械設備。

本系列電動機的外殼防護和接線盒防護等級可選擇為IP54 或IP55，冷卻方式為IC411，安裝方式為IMB3，也可根據用戶要求制成不同的防護類型、冷卻方式、安裝方式。

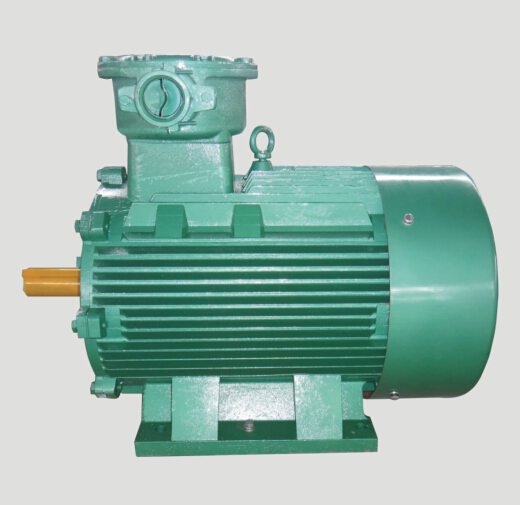

 YB2防爆電機

YB2系列電機是在YB系列電機基礎上更新設計的電機，系列設計總結了YB系列電機在生產中改進、提高的經驗，應用了計算機輔助設計（CAD）、絕緣結構、機械結構、隔爆結構、工藝、材料、測試等領域的技術成果，借鑒同類產品的先進經驗技術，使得新系列電機性能更優，外形更美。是拖動一般用途機械的理想產品。本公司生產的yB2防爆電機防爆標志為Exd I、ExdⅡAT4、ExdⅡBT4，適用于有爆炸性氣體混合物存在的場所。其中ExdⅠ適用于有甲烷或煤塵存在的煤礦井下，非采掘工作面環境中；ExdⅡAT4、ExdⅡBT4適用于工廠Ⅱ類A級、B級電氣設備，溫度組分別為T1、T2、T3、T4組爆炸性混合物存在的環境。在YB2基本系列系列電動機的基礎上，可派生生產YB2-W戶外型、YB2-WTH戶外濕熱帶型等多種防爆產品。

  • 防爆電機參數含義解釋

  • Ex:標志(防爆)

  • d:電氣設備防爆型式(隔爆型)

  • e:增安型

  • ia:本質安全型a類

  • ib:本質安全型b類

  • p:正壓型

  • o:充油型

  • q:充沙型

  • n:無火花型

  • yb2電動機型號代表意義:yb2-180M1-4W

  • Y:異步電動機

  • B:隔爆型

  • 2:設計序號，2代表三次設計

  • 180:機座的中心高(180mm)

  • M:機座長度(M表示中機座)

  • 1:1號鐵心長

  • 4:極數(4極)

  • W:特殊環境代號(戶外型)

電氣設備分類解析

II 類 除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類 用于除煤礦以外的爆炸性粉塵環境，III 類再分類：IIIA 類：可燃性飛絮 ； IIIB類：非導電性粉塵；IIIC 類：導電性粉塵；


yb2防爆電機的安裝方式符合GB997《電機結構及安裝型式代號》及IEC34-7 的規定。本系列電動機有以下5 種基本結構型式：B3—機座帶底腳、端蓋無凸緣；B5—機座不帶底腳、端蓋有凸緣；B35—機座帶底腳、端蓋有凸緣；B14—機座不帶底腳、端蓋有小凸緣；B34—機座帶底腳、端蓋有小凸緣。本系列電動機在上述5 種基本結構上，可派生15 種常用結構及安裝型式見下表:

機座號 結構及安裝型式代號（IM）
80～112 B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V35
132～160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35
180～280 B3、B5、B35、V1
315～355 B3、B35、V1
400～450 B3、B35、V1
yb2系列防爆電機詳情參數表
電壓：380V   頻率：50Hz
電機型號 額定功率
(kW)		 額定電流
（A）		 額定轉速
（r/min）		 效率%
(η%)		 功率因數
(cosφ)		 額定轉矩
N.m		 堵轉轉矩
額定轉矩
Tst
TN		 堵轉電流
額定電流
Ist
TN		 最大轉矩
額定轉矩
Tmax
TN		 噪聲 db(A) 重量
（kg）
同步轉速3000r/min
yb2-80M1-2 0.75 1.7 2875 80.7 0.83 2.5 2.3 6.8 2.3 67 32
yb2-80M2-2 1.1 2.4 2875 82.7 0.83 3.7 2.3 7.3 2.3 67 33
yb2-90S-2 1.5 3.2 2890 84.2 0.84 5.0 2.3 7.6 2.3 72 39
yb2-90L-2 2.2 4.6 2890 85.9 0.85 7.3 2.3 7.8 2.3 72 46
yb2-100L-2 3 6.0 2891 87.1 0.87 9.9 2.3 8.1 2.3 76 57
yb2-112M-2 4 7.8 2914 88.1 0.88 13.1 2.3 8.3 2.3 77 68
yb2-132S1-2 5.5 10.6 2937 89.2 0.88 17.9 2.2 8.0 2.3 80 87
yb2-132S2-2 7.5 14.2 2940 90.1 0.89 24.4 2.2 7.8 2.3 80 93
yb2-160M1-2 11 20.6 2930 91.2 0.89 35.9 2.2 7.9 2.3 86 136
yb2-160M2-2 15 27.9 2930 91.9 0.89 48.9 2.2 8.0 2.3 86 144
yb2-160L-2 18.5 34.4 2937 92.4 0.89 60.2 2.2 8.1 2.3 86 155
yb2-180M-2 22 40.5 2940 92.7 0.89 71.5 2.2 8.2 2.3 89 241
yb2-200L1-2 30 54.9 2950 93.3 0.89 97.1 2.2 7.5 2.3 92 275
yb2-200L2-2 37 67.4 2950 93.7 0.89 119.8 2.2 7.5 2.3 92 300
yb2-225M-2 45 81.7 2960 94.0 0.89 145.2 2.2 7.6 2.3 92 420
yb2-250M-2 55 99.6 2965 94.3 0.89 177.2 2.2 7.6 2.3 93 477
yb2-280S-2 75 135.2 2970 94.7 0.89 241.2 2.0 6.9 2.3 94 640
yb2-280M-2 90 161.7 2970 95.0 0.89 289.4 2.0 7.0 2.3 94 697
yb2-315S-2 110 195.1 2975 95.2 0.90 353.1 2.0 7.1 2.2 96 1060
yb2-315M-2 132 233.6 2975 95.4 0.90 423.7 2.0 7.1 2.2 96 1120
yb2-315L1-2 160 279.4 2975 95.6 0.91 513.6 2.0 7.1 2.2 99 1290
yb2-315L2-2 200 348.6 2975 95.8 0.91 642.0 2.0 7.1 2.2 99 1430
yb2-355M-2 250 435.7 2980 95.8 0.91 801.2 2.0 7.1 2.2 103 1749
yb2-355L-2 315 549.0 2980 95.8 0.91 1009.5 2.0 7.1 2.2 103 2060
同步轉速1500r/min
yb2-80M1-4 0.55 1.4 1400 80.7 0.75 3.8 2.3 6.3 2.3 58 31
yb2-80M2-4 0.75 1.8 1400 82.5 0.75 5.1 2.3 6.5 2.3 58 32
yb2-90S-4 1.1 2.6 1440 84.1 0.75 7.3 2.3 6.6 2.3 61 43
yb2-90L-4 1.5 3.6 1445 85.3 0.75 9.9 2.3 6.9 2.3 61 47
yb2-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.5 2.3 64 56
yb2-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.3 64 62
yb2-112M-4 4 8.4 1445 88.6 0.82 26.4 2.3 7.7 2.3 65 74
yb2-132S-4 5.5 11.4 1455 89.6 0.82 36.1 2.0 7.5 2.3 71 93
yb2-132M-4 7.5 15.2 1455 90.4 0.83 49.2 2.0 7.4 2.3 71 105
yb2-160M-4 11 21.5 1460 91.4 0.85 72.0 2.2 7.5 2.3 75 141
yb2-160L-4 15 28.8 1460 92.1 0.86 98.1 2.2 7.5 2.3 75 153
yb2-180M-4 18.5 35.3 1470 92.6 0.86 120.2 2.2 7.7 2.3 76 235
yb2-180L-4 22 41.8 1470 93.0 0.86 142.9 2.2 7.8 2.3 76 255
yb2-200L-4 30 56.6 1470 93.6 0.86 194.9 2.2 7.2 2.3 79 285
yb2-225S-4 37 69.6 1480 93.9 0.86 238.8 2.2 7.3 2.3 81 360
yb2-225M-4 45 84.4 1480 94.2 0.86 290.4 2.2 7.4 2.3 81 390
yb2-250M-4 55 102.7 1480 94.6 0.86 354.9 2.2 7.4 2.3 83 490
yb2-280S-4 75 136.3 1480 95.0 0.88 484.0 2.2 6.7 2.3 86 718
yb2-280M-4 90 163.2 1480 95.2 0.88 580.7 2.2 6.9 2.3 86 816
yb2-315S-4 110 199.1 1485 95.4 0.88 707.4 2.2 6.9 2.2 93 1050
yb2-315M-4 132 238.4 1485 95.6 0.88 848.9 2.2 6.9 2.2 93 1210
yb2-315L1-4 160 285.1 1485 95.8 0.89 1029.0 2.2 6.9 2.2 97 1290
yb2-315L2-4 200 355.7 1485 96.0 0.89 1286.2 2.2 6.9 2.2 97 1400
yb2-355M-4 250 439.6 1490 96.0 0.90 1602.3 2.2 6.9 2.2 101 1805
yb2-355L-4 315 553.9 1490 96.0 0.90 2019.0 2.2 6.9 2.2 101 2130
同步轉速1000r/min
yb2-90S-6 0.75 2.0 934 78.9 0.72 7.7 2.1 5.8 2.0 57 42
yb2-90L-6 1.1 2.8 945 81.0 0.73 11.1 2.1 5.9 2.0 57 44
yb2-100L-6 1.5 3.7 945 82.5 0.74 15.2 2.1 6.0 2.0 61 49
yb2-112M-6 2.2 5.4 960 84.3 0.74 21.9 2.1 6.0 2.0 65 69
yb2-132S-6 3 7.2 964 85.6 0.74 29.7 2.0 6.2 2.0 69 83
yb2-132M1-6 4 9.5 965 86.8 0.74 39.6 2.0 6.8 2.0 69 91
yb2-132M2-6 5.5 12.7 965 88.0 0.75 54.4 2.0 7.1 2.0 69 99
yb2-160M-6 7.5 16.4 970 89.1 0.78 73.8 2.1 6.7 2.0 73 133
yb2-160L-6 11 23.4 970 90.3 0.79 108.3 2.1 6.9 2.0 73 154
yb2-180L-6 15 30.9 975 91.2 0.81 146.9 2.0 7.2 2.0 73 239
yb2-200L1-6 18.5 37.8 980 91.7 0.81 180.3 2.1 7.2 2.0 76 240
yb2-200L2-6 22 44.2 980 92.2 0.82 214.4 2.1 7.3 2.0 76 280
yb2-225M-6 30 60.7 980 92.9 0.81 292.3 2.0 7.1 2.0 76 360
yb2-250M-6 37 71.7 980 93.3 0.84 360.6 2.1 7.1 2.0 78 470
yb2-280S-6 45 84.8 980 93.7 0.86 438.5 2.1 7.2 2.0 80 655
yb2-280M-6 55 103.3 980 94.1 0.86 536.0 2.1 7.2 2.0 80 725
yb2-315S-6 75 141.7 985 94.6 0.85 727.2 2.0 6.7 2.0 85 930
yb2-315M-6 90 171.5 985 94.9 0.84 872.6 2.0 6.7 2.0 85 1060
yb2-315L1-6 110 206.8 985 95.1 0.85 1066.5 2.0 6.7 2.0 85 1130
yb2-315L2-6 132 244.5 985 95.4 0.86 1279.8 2.0 6.7 2.0 85 1215
yb2-355S-6 160 292.3 990 95.6 0.87 1543.4 2.0 6.7 2.0 92 1940
yb2-355M2-6 200 364.6 990 95.8 0.87 1929.3 2.0 6.7 2.0 92 2070
yb2-355L-6 250 455.7 990 95.8 0.87 2411.6 2.0 6.7 2.0 92 2340
