YX3高效電機

生產廠家:河南省南洋防爆電機有限公司 瀏覽量:已有人關注



YX3系列高效三相異步電機標準


YX3系列高效三相異步電機的效率指標達到GB18613-2012《中小型三相異步電機能效限定值及能效等級》中的2級,滿足高效電機的效率要求,同時效率水平相當于歐洲EFF1的效率指標。具有高效節能、低振動、低噪聲的特點。該系列產品符合GB/T22722-2008《YX3系列(IP55)高效率三相異步電機技術條件(機座號80~355)》,電機冷卻方式為IC411,安裝尺寸及功率等級符合IEC標準和DIN42673標準。



YX3系列高效三相異步電機基本參數:

    額定電壓:380V ;
    額定頻率:50Hz;
    機座號:63~450 ;
    功率范圍:012kW~800kW ;
    極數:2,4,6,8,10、12、14、16;
    防護等級:IP55;
    絕緣等級:F(溫升按B級考核);
    冷卻方法:IC411、IC410;


YX3系列高效三相異步電機運行環境和電壓


YX3系列電機為一般用途的電機,適用于驅動無特殊要求的各種機械設備。YX3系列電機額定電壓為380V,額定頻率為50HZ,3KW及以下為Y接法,4KW及以上Δ接法。
YX3電動機功率等級與安裝尺寸完全符合IEC標準,額定電壓為380V,額定頻率為50HZ,防護等級為IP55,絕緣等級為F級,冷卻方式為IC411,3KW以下為Y接法,4KW以上為 Δ接法,環境溫度最高不超過40℃,最低為-15℃,海拔不超過1000M,工作方式為連續(S1)。



YX3系列高效三相異步電機結構


定子:定子鐵心沖片采用高導磁、低損耗優質冷軋硅鋼片;有繞組定子鐵心經VPI真空壓力浸漬處理,使之成為一個完整的整體,繞組及絕緣具有良好的電氣,機械,防潮性能及熱穩定性。
電機的絕緣等級為F級,但溫升限值按B級考核,溫升裕度大,使用壽命長。
轉子:轉子鐵心沖片也采用高導磁,低損耗優質冷軋硅鋼片,采用熱套工藝將鑄鋁轉子固定在軸上,對轉子進行加工處理時采用了多種有效的降耗措施。轉子經動平衡校正,電機運轉平穩,振動小。
接線盒:具有優良的隔爆性能,盒內有較大的空腔便于接線,進線方式分橡套電纜和鋼管布線兩種,制成一個接線口或兩個接線口,接線盒空腔與機座主空腔之間為螺紋隔爆結構,接線盒位于電機頂部,可以前、后、左、右四方進線。
機座外形采用垂直水平的平行散熱片結構,美觀大方,散熱良好。
風扇:電機采用大葉片小外徑靜電塑料風扇,便于降低噪聲和風靡耗。
風罩:風罩為鋼板結構,其通風孔為8mm×8mm方孔,在防止一定大小外物進入的前提下得到最大的通風面積。從而使風路順暢,外形美觀,剛性好,防護等級為IP20。
軸承:H63~H160mm機座軸承采用兩面帶密封圈的全封閉軸承,使用維護方便,嚴格控制軸承裝配及各部件加工公差,有效地抑制了電機運行時的振動和噪聲。為使電機安全可靠運行,中心高160~225機座號的電機在結構上考慮了不停機注油裝置的位置,中心高250及以上機座號的電機可設置不停機注油裝置。



YX3系列高效三相異步電機訂購


YX3電機一般只有一個軸伸,如果用戶需要雙軸伸或出線盒位于機座側部時,亦可按特殊訂單訂貨,還可按用戶要求,設計提供特殊電壓、頻率、戶外型和濕熱型等其他特殊用途的電機。

 高效電機部分型號如下: 型號 功率(KW)



YX3-90S-6-0.75KW   YX3-90L-6-1.1KW   YX3-100L-6-1.5KW

YX3-112M-6-2.2KW  YX3-132S-6-3KW    YX3-132M1-6-4KW

YX3-132M2-6-5.5KW  YX3-160M-6-7.5KW   YX3-160L-6-11KW

YX3-180L-6-15KW   YX3-200L1-6-18.5KW  YX3-200L2-6-22KW

YX3-225M-6-30KW  YX3-250M-6-37KW  YX3-280S-6-45KW

YX3-280M-6-55KW  YX3-315S-6-75KW  YX3-315M-6-90KW

YX3-315L1-6-110KW  YX3-315L2-6-132KW  YX3-355M1-6-160KW

YX3-355M2-6-185KW  YX3-355M3-6-200KW  YX3-355L1-6-220KW

YX3-355L2-6-250KW  YX3-132S-8-2.2KW  YX3-132M-8-3KW

YX3-160M1-8-4KW   YX3-160M2-8-5.5KW  YX3-160L-8-7.5KW

YX3-180L-8-11KW   YX3-200L-8-15KW   YX3-225S-8-18.5KW

YX3-225M-8-22KW   YX3-250M-8-30KW    YX3-280S-8-37KW

YX3-280M-8-45KW   YX3-315S-8-55KW   YX3-315M-8-75KW

YX3-315L1-8-90KW   YX3-315L2-8-110KW   YX3-355M1-8-132KW

YX3-355M2-8-160KW   YX3-355L1-8-185KW   YX3-355L2-8-200KW



YX3系列高效三項異步電動機規格型號表:

型號 功率 效率(% 型號 功率 效率(% 型號 功率 效率(%
YX3-801-2 0.75 77.5 YX3-80M1-4 0.55 80.7 YX3-90S-6 0.75 77.7
YX3-802-2 1.1 82.5 YX3-80M2-4 0.75 82.3 YX3-90L-6 1.1 79.9
YX3-90S-2 1.5 84.4 YX3-90S-4 1.1 83.8 YX3-100L-6 1.5 81.5
YX3-90L-2 2.2 85.6 YX3-90L-4 1.5 85.0 YX3-112M-6 2.2 83.4
YX3-100L-2 3 86.7 YX3-100L1-4 2.2 86.4 YX3-132S-6 3 84.9
YX3-112M-2 4 87.6 YX3-100L2-4 3 87.4 YX3-132M1-6 4 86.1
YX3-132S1-2 5.5 88.6 YX3-112M-4 4 88.3 YX3-132M2-6 5.5 97.4
YX3-132S2-2 7.5 89.5 YX3-132S-4 5.5 89.2 YX3-160M-6 7.5 89.0
YX3-160M1-2 11 90.5 YX3-132M-4 7.5 90.1 YX3-160L-6 11 90.0
YX3-160M2-2 15 91.3 YX3-160M-4 11 91.0 YX3-180L-6 15 91.0
YX3-160L-2 18.5 91.8 YX3-160L-4 15 91.8 YX3-200L1-6 18.5 91.5
YX3-180M-2 22 92.2 YX3-180M-4 18.5 92.2 YX3-200L2-6 22 92.0
YX3-200L1-2 30 92.9 YX3-180L-4 22 92.6 YX3-225M-6 30 92.5
YX3-200L2-2 37 93.3 YX3-200L-4 30 93.2 YX3-250M-6 37 93.0
YX3-225M-2 45 93.7 YX3-225S-4 37 93.6 YX3-280S-6 45 93.5
YX3-250M-2 55 94.0 YX3-225M-4 45 93.9 YX3-280M-6 55 933.8
YX3-280S-2 75 94.6 YX3-250M-4 55 94.2 YX3-315S-6 75 94.2
YX3-280M-2 90 95. YX3-280S-4 75 94.2 YX3-315M-6 90 94.5
YX3-315S-2 110 95.0 YX3-280M-4 90 95.0 YX3-315L1-6 110 95.0
YX3-315M-2 132 95.4 YX3-315S-4 110 95.4 YX3-315L2-6 132 95.0
YX3-315L1-2 160 95.4 YX3-315M-4 132 95.4 YX3-315M1-6 160 95.0
YX3-315L2-2 200 95.4 YX3-315L1-4 160 95.4 YX3-315M2-6 200 95.0
YX3-355M-2 250 95.8 YX3-315L2-4 200 95.4 YX3-355L-6 250 95.0
YX3-355L-2 315 95.8 YX3-355M-4 250 95.8
      YX3-355L-4 315 95.8

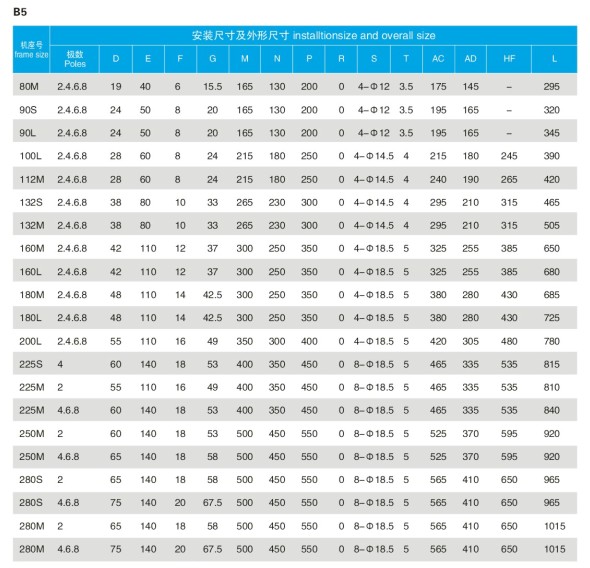

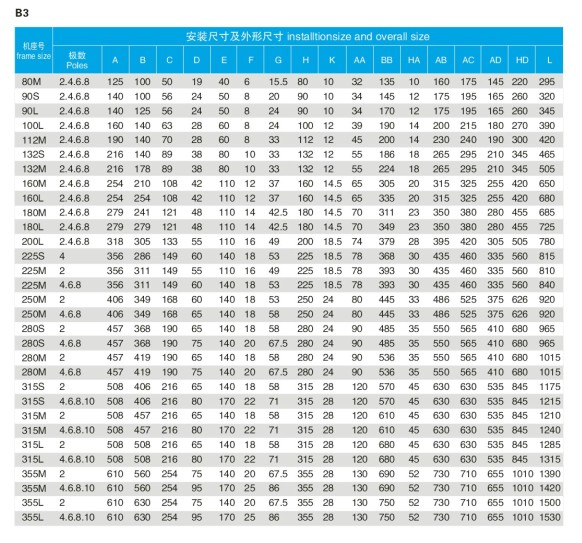

安裝方式

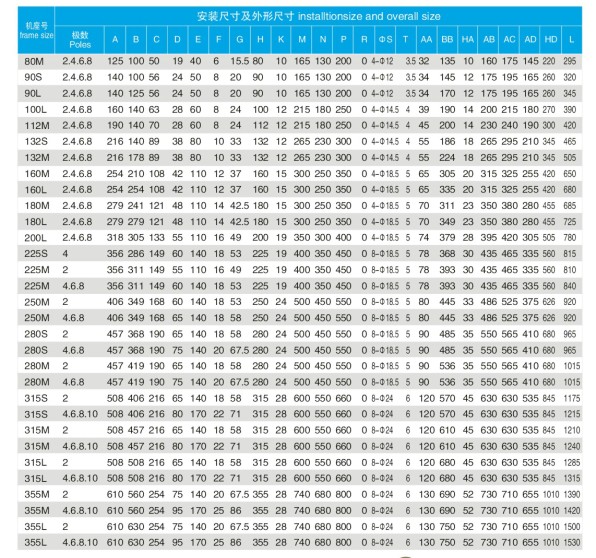

     B35安裝方式
